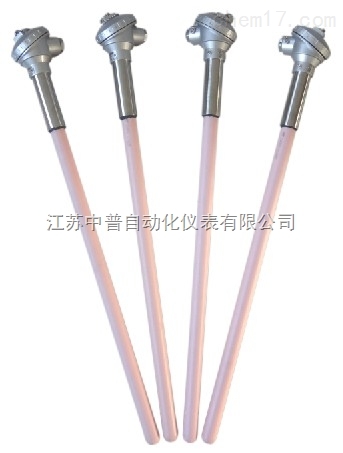

鉑銠熱電偶概述
WR系列工業用鉑銠熱電偶又叫貴金屬熱電偶，它轉溫度測量傳感器,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統，用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。
是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時，就會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時，顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。
的熱電動熱將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。
各種的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要成分組成。

應用
適用于各種生產過程中高溫場合，**應用于粉未冶金，燒結光亮爐，真空爐，冶煉爐，玻璃，煉鋼爐及陶瓷及工業鹽浴爐等測溫。
主要技術參數
電氣出口：M20x1.5,NPT1/2
精度等級：I、II
防護等級：IP65
偶絲直徑：Φ0.5

公稱壓力：常壓
測量溫度及允差

熱電偶類別	代號	分度號	高溫度℃	測量溫度℃	允差△t℃
鉑銠10-鉑	P	S	0~1600	0~1300	±1.5℃或±0.25%t
鉑銠13-鉑	Q	R	0~1300	0~1300	±1.5℃或±0.25%t
鉑銠30-鉑銠6	R	B	0~1800	0~1600	±1.5℃或±0.25%

型號及規格

型號	分度號	測溫范圍℃	保護 管材料	熱響應時間	規 格
					d	L x l
WRP-130 WRP2-130	S	0-1300	高鋁質或剛玉管	＜ 150S	Φ16	300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 2150x2000
WRP-131 WRP2-131				＜ 360S	Φ25
WRQ-130 WRQ2-130	R	0-1300		＜ 150S	Φ16
WRQ-131 WRQ2-131				＜ 360S	Φ25
WRR-130 WRR2-130	B	0-1600	剛玉管	＜ 150S	Φ16
WRR-131 WRR2-131				＜ 360S	Φ25

1) 熱電偶 I 級按協議訂貨；
2) 非置入部分為不銹鋼。
產品選型
選型

標記	標記	標記	熱電偶對數	固定方式	接線盒形式	保護管直徑	長度	說 明
W								溫度儀表
	R							熱電偶
		P						鉑銠10-鉑分度號：S
		Q						鉑銠13-鉑分度號：R
		R						鉑銠30-鉑銠6 分度號：B
			1					單支(可不標注)
			2					雙支
				1				無固定裝置
				2				固定螺紋
				3				活動法蘭
				4				固定法蘭
					3			防水接線盒
					4			隔爆接線盒
						0		剛玉管Φ16
						1		雙層剛玉管Φ25
						2		剛玉管外帶碳化硅管
								空格為特殊說明
							-L/l	總長/插深mm

系列產品有：?jiǎn)?；雙；鎧裝；耐高溫；

鉑銠熱電偶
